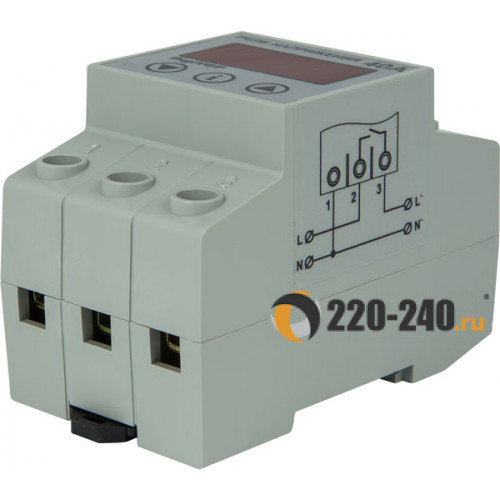

Реле контроля напряжения 1 фаза, 3мод., 40А-50А, DigiTOP (Vp-40A)

Назначение
Реле напряжения серии DigiTOP (Vp-40A) VA-protector (далее - прибор) предназначено для защиты потребителя от повышенного или пониженного сетевого напряжения и от перегрузки (превышения заданного значения тока).

Принцип работы
Прибор выполняет одновременно функции реле напряжения и ограничителя мощности. Управление осуществляется микроконтроллером, который анализирует напряжение и силу тока в цепи нагрузки. И измерение тока производится с помощью трансформатора тока, установленного внутри прибора. Коммутация нагрузки осуществляется электромагнитным реле. Питание прибора осуществляется от контролируемой сети.

Порядок монтажа
Установите прибор на DIN-рейку шириной 35мм (прибор занимает три модуля). Подключите провода в соответствии со схемой. Сечение 2 проводника - не более 16мм . Длина контактной части проводника 14мм.

Порядок эксплуатации
При подаче напряжения (исходное состояние) верхний индикатор прибора будет мигать и отобразит действующее значение напряжения. Значение тока будет равно нулю (нижний индикатор), так как в этот момент времени реле на выходе прибора отключено. Если напряжение находится в установленном диапазоне (заводские установки - 170-250В), через заданное время (заводские установки - 15 сек) произойдет включение реле и индикатор перестанет мигать. Если напряжение выходит за пределы установленного диапазона (<170В или >250В), реле не включится до тех пор, пока напряжение не придет в норму. При подключении нагрузки на нижнем индикаторе отобразится значение силы тока в цепи . Прибор контролирует величину тока подключенной нагрузки и может работать как ограничитель мощности. При этом нагрузка будет отключена при превышении номинального тока (Iном) через 10 мин. и при превышении максимального тока (Iмакс) - через 0,04 сек. Данную функцию при необходимости можно отключить (по умолчанию - включена).

Потребитель, с помощью кнопок, может установить:
- Нижний предел отключения по напряжению;
- Верхний предел отключения по напряжению ;
- Время задержки включения при срабатывании защиты по напряжению или току;
- состояние ограничителя мощности (вкл. или откл.).
